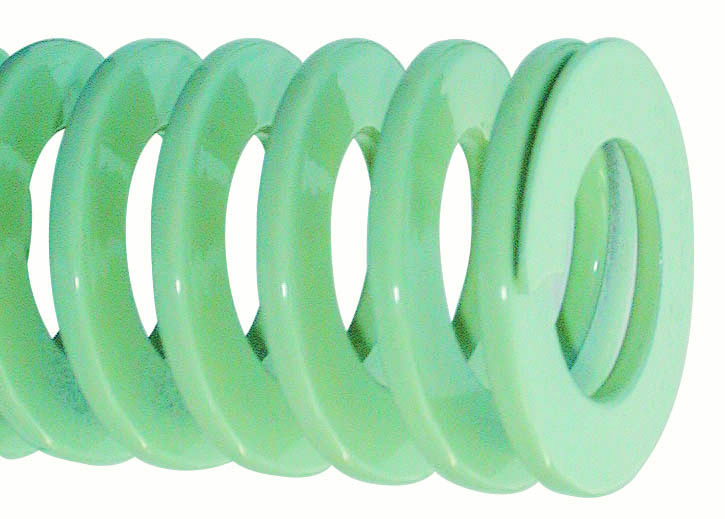

Ressort charge extra-légère LA324
Propriétés
Interchangeable avec : E1541, 324
Température d'utilisation : -30°C, +120°C.
| b | h | Dh | Dd | Lo | Code Lugand | Libellé | Prix HT | R | A : 30% Lo: +3 000 000 | B : 40% Lo: ≈1 500 000 | C : 45% Lo: 300/500 000 | D : 50% Lo: 100/200 000 | E | ||||
| ± 10% | déconseillé | ||||||||||||||||
| N/mm | mm | N | mm | N | mm | N | mm | N | mm | ||||||||
| 1,65 | 1 | 10 | 5 | 25 | 44 91 270 | RESSORT PLAT VERT CLAIR LA324 10X 25 | 1,07 € | 8,5 | 7,5 | 64 | 10 | 85 | 11,25 | 96 | 12,5 | 106 | 14,1 |
| 2,3 | 1,3 | 13 | 6,3 | 44 | 44 91 281 | RESSORT PLAT VERT CLAIR LA324 13X 44 | 1,55 € | 8,7 | 13,2 | 115 | 17,6 | 153 | 19,8 | 172 | 22 | 191 | 26,4 |
| 64 | 44 91 283 | RESSORT PLAT VERT CLAIR LA324 13X 64 | 2,13 € | 5,8 | 19,2 | 111 | 25,6 | 148 | 28,8 | 167 | 32 | 186 | 37,1 | ||||
| 3,05 | 1,5 | 16 | 8 | 32 | 44 91 289 | RESSORT PLAT VERT CLAIR LA324 16X 32 | 1,55 € | 16 | 9,6 | 154 | 12,8 | 205 | 14,4 | 230 | 16 | 256 | 18,7 |
| 44 | 44 91 292 | RESSORT PLAT VERT CLAIR LA324 16X 44 | 2,04 € | 10,6 | 13,2 | 140 | 17,6 | 187 | 19,8 | 210 | 22 | 233 | 26,1 | ||||
| 64 | 44 91 294 | RESSORT PLAT VERT CLAIR LA324 16X 64 | 2,44 € | 7 | 19,2 | 134 | 25,6 | 179 | 28,8 | 202 | 32 | 224 | 38,8 | ||||
| 3,9 | 1,7 | 20 | 10 | 32 | 44 91 302 | RESSORT PLAT VERT CLAIR LA324 20X 32 | 2,30 € | 22,6 | 9,6 | 217 | 12,8 | 289 | 14,4 | 325 | 16 | 362 | 18,2 |
| 51 | 44 91 308 | RESSORT PLAT VERT CLAIR LA324 20X 51 | 2,35 € | 13,7 | 15,3 | 210 | 20,4 | 279 | 23 | 314 | 25,5 | 349 | 30,3 | ||||
| 6,5 | 2,6 | 32 | 16 | 38 | 44 91 368 | RESSORT PLAT VERT CLAIR LA324 32X 38 | 3,34 € | 43,1 | 11,4 | 491 | 15,2 | 655 | 17,1 | 737 | 19 | 819 | 19,9 |
| 8 | 3,4 | 40 | 20 | 51 | 44 91 402 | RESSORT PLAT VERT CLAIR LA324 40X 51 | 5,10 € | 48,1 | 15,3 | 736 | 20,4 | 981 | 23 | 1104 | 25,5 | 1227 | 28 |
| 76 | 44 91 406 | RESSORT PLAT VERT CLAIR LA324 40X 76 | 7,24 € | 33,3 | 22,8 | 759 | 30,4 | 1012 | 34,2 | 1139 | 38 | 1265 | 43,7 | ||||
| 115 | 44 91 412 | RESSORT PLAT VERT CLAIR LA324 40X115 | 11,09 € | 22,1 | 34,5 | 762 | 46 | 1017 | 51,8 | 1144 | 57,5 | 1271 | 67,9 | ||||
| 25 | 102 | 44 91 348 | RESSORT PLAT VERT CLAIR LA324 25X102 | 5,44 € | |||||||||||||
