Propriétés physiques à 20 °C
Densité | 7,85 | | Module d élasticité E | 210 000 N/mm2 |
|---|
| Coefficient de Poisson V | 0,3 |
|---|
| Coefficient moyen de dilatation entre 20 °C et 100 °C | 11,3 x 10-6 |
|---|
| Coefficient moyen de dilatation entre 20 °C et 200 °C | 11,9 x 10-6 |
|---|
| Coefficient moyen de dilatation entre 20 °C et 400 °C | 12,8 x 10-6 |
|---|
| Conductivité thermique à 20 °C in W (m*k) | 30 |
|---|
| Magnétique |
|---|
| Points de transformation | Ac1 : 665 °C, Ac3 : 790 °C. |
|---|
Forgeage
1100 °C - 900 °C suivi d’un refroidissement lent et piloté. | recuit
650 °C suivi d’un refroidissement très lent. | Aptitudes d emploi
Selon traitement thermique réalisé et caractéristiques méca- niques recherchées : - Acier d’outillage faiblement allié utilisé dans les métiers du
moule métallique pour transformation des matières plas- tiques et LAfabrication d’outillages et de matrices de forge à chaud.
- Très grande stabilité dimensionnelle. - Grande ténacité. - Grande résistance aux chocs et à LAcompression.
- Tenue à LAcorrosion moyenne. | Couleur d identification
Etat de livraison
Acier livré à l’état recuit ≤ 270HB. Contrôle US suivant EN 10228-3 Classe 3. Identification : Bleu rayé rouge . | Plats et ronds de précision
Ronds rectifiés (h8) bouts sciés - 2767RD
voir
Plats présidés 4 faces, 2 bouts sciés - 2767F4
voir
![]()
Aptitude au grainage
LAnuance LA2767 est apte au grainage chimique et au grai- nage laser.
Cette opération doit être précédée d’un test sur éprouvette. En cas de demande particulière de spécification, nous consulter. | Traitement thermique
Trempe :- préchauffage à 650 °C, - chauffage à 875 °C, - trempe à l’huile chaude, ou en bains de sels, ou sous pression de gaz. |

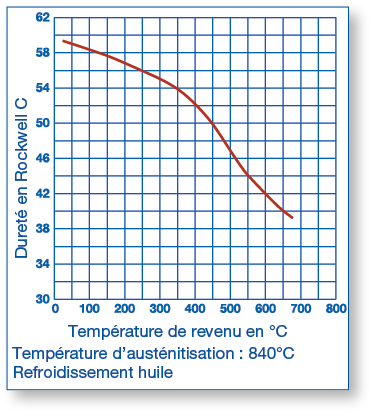

Revenu:A partir de 120 °C selon les duretés recherchées. | Courbe de revenu Echantillons traités sur éprouvettes d épaisseur 25 mm.
Aptitude au soudage
Apte au soudage TIG et laser.
Baguette WRLA5 Ø 1,6. Code Lugand : 43 05 115. | Aptitude au polissage
Apte au polissage type ‘brillant 6 microns’. Se référer au tableau des correspondances des notes tech- niques en fin du catalogue. |
